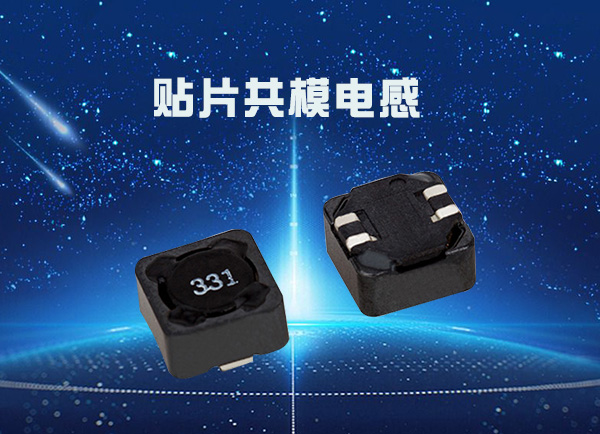

貼片共模電感參數選取在電路中的講解?以及它有哪些需要注意的地方？
共模電感(Common mode Choke)，也叫共模扼流圈，是在一個閉合磁環上對稱繞制方向相反、匝數相同的線圈。抱負的共模扼流圈對L（或N）與E之間的共模攪擾具有按捺作用，而對L與N之間存在的差模攪擾無電感按捺作用。但實際線圈繞制的不完全對稱會導致差模漏電感的發生。信號電流或電源電流在兩個繞組中流過期方向相反，發生的磁通量彼此抵消，扼流圈出現低阻抗。共模噪聲電流（包括地環路引起的打擾電流，也處稱作縱向電流）流經兩個繞組時方向相同，發生的磁通量同向相加，扼流圈出現高阻抗，然后起到按捺共模噪聲的作用。
貼片共模電感參數選取，共模電感實質上是一個雙向濾波器：一方面要濾除信號線上共模電磁攪擾，另一方面又要按捺自身不向外宣布電磁攪擾，防止影響同一電磁環境下其他電子設備的正常作業。
共模扼流圈能夠傳輸差模信號，直流和頻率很低的差模信號都能夠經過，而關于高頻共模噪聲則出現很大的阻抗，發揮了一個阻抗器的作用，所以它能夠用來按捺共模電流打擾。
貼片共模電感參數選取，共模扼流圈作業原理及插入損耗特性（或稱阻抗特性）：
1、作業原理：
共模電感扼流圈是開關電源、變頻器、UPS電源等設備中的一個重要部分。其作業原理：當作業電流流過兩個繞向相反線圈時，發生兩個彼此抵消的磁場H1、H2，此刻作業電流首要受線圈歐姆電阻以及可忽略不計的作業頻率下小漏電感的阻尼。如果有攪擾信號流過線圈時，線圈即出現出高阻抗，發生很強的阻尼作用，到達衰減攪擾信號作用。
2、插入損耗特性：
共模扼流圈插入損耗特性是由其在攪擾頻譜下的阻抗特性來衡量的。
當頻率規模為0.01~1MHZ時，阻抗首要取決于線圈電感L。
當頻率規模為1~10MHZ時，阻抗首要取決于繞組分布電容CK。
當頻率規模為>10MHZ時，阻抗與繞組電容、主回路電感、漏電感和磁芯鐵損與銅損所組成的并聯電路有關（ZS為等效阻抗）。
3、漏感和差模電感
共模扼流圈其他存在的參數？
對抱負的電感模型而言，當線圈繞完后，所有磁通都會集在線圈的中 心內。但通常情況下環形線圈不會繞滿一周，或繞制不嚴密，這樣會引起磁通的走漏。共模電感有兩個繞組，其間有相當大的間隙，這樣就會發生磁通走漏，并形成差模電感。因而，共模電感一般也具有一定的差模攪擾衰減能力。
在濾波器的規劃中，咱們也能夠使用漏感。如在一般的濾波器中，僅裝置一個共模電感，使用共模電感的漏感發生適量的差模電感，起到對差模電流的按捺作用。有時，還要人為增加共模扼流圈的漏電感，提高差模電感量，以到達更好的濾波作用。
想要了解更多貼片共模電感參數選取，歡迎咨詢！
