貼片電感和貼片電阻有什么不一樣的嗎?它們有哪些區別呢?什么又叫做貼片電阻呢?什么叫貼片電感?
貼片電阻也就是片式固定電阻器，從Chip Fixed Resistor直接翻譯過來的，俗稱貼片電阻(SMD Resistor),是金屬玻璃鈾電阻器中的一種。是將金屬粉和玻璃鈾粉混合，采用絲網印刷法印在基板上制成的電阻器。耐潮濕， 高溫， 溫度系數小。可大大節約電路空間成本，使設計更精細化。
貼片元件具有體積小、重量輕、安裝密度高，抗震性強.抗干擾能力強，高頻特性好等優點，廣泛應用于計算機、手機、電子辭典、醫療電子產品、攝錄機、電子電度表及VCD機等。貼片元件按其形狀可分為矩形、圓柱形和異形三類。按種類分有電阻器、電容器，電感器、晶體管及小型集成電路等。貼片元件與一般元器件的標稱方法有所不同。
貼片電阻具有體積小，重量輕;適應再流焊與波峰焊;電性能穩定，可靠性高;裝配成本低，并與自動裝貼設備匹配;機械強度高、高頻特性優越等優勢特性。目前貼片電阻的型號并不統一，由各生產廠家自行設定，并且型號特別長(由十幾個英文字母及數字組成)。在選購時如能正確地提出貼片電阻各種參數及規格，那就能很方便地選購(或訂購)到所需的電阻了。
貼片電感和貼片電阻,據了解，貼片電阻的工作溫度范圍為-55--+125℃，最大工作電壓與尺寸有關：0201最低，0402及0603為50V，0805為150V，其它尺寸為200V。貼片電阻的相關信息今天就為大家介紹到這了，下面來了解一下貼片電感。

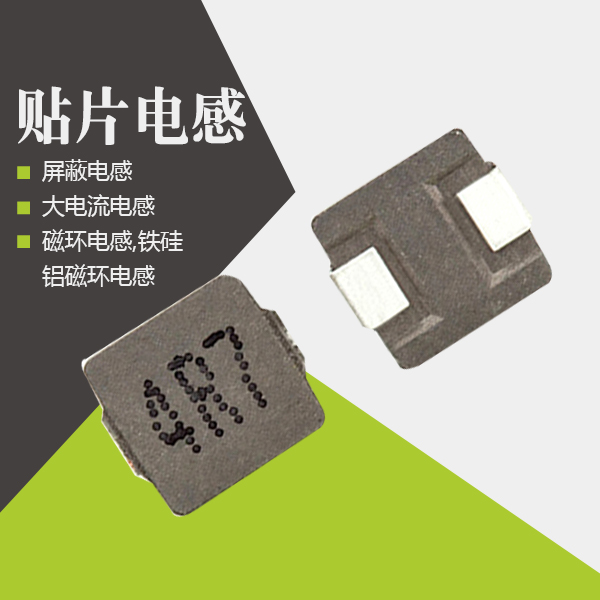

貼片電感有4種類型，即繞線型、疊層型、編織型和薄膜片式電感器。常用的是繞線式和疊層式兩種類型。前者是傳統繞線電感器小型化的產物;后者則采用多層印刷技術和疊層生產工藝制作，體積比繞線型片式電感器還要小，是電感元件領域重點開發的產品。
貼片電感的特性：
表面貼裝高功率電感。具有小型化，高品質，高能量儲存和低電阻之特性。
主要應用在電腦顯示板卡，筆記本電腦，程序設計，以及轉換器上。
貼片電感的特點：
平底表面適合表面貼裝。優異的端面強度良好之焊錫性。具有較高Q值，低阻抗之特點。
低漏磁，低直電阻，耐大電流之特點。貼片電感可提供編帶包裝，便于自動化裝配。貼片電感產品廣泛應用于數碼產品運動器材及醫療儀器等。
從以上兩個特點可以了解到，貼片電感和貼片電阻雖然都屬于SMD行業，但是在本質上面的應用與區別還是存在一定的差異化，相同的電子產品與行業上，也許這兩種產品都能夠用到。
想要了解更多貼片電感和貼片電阻，歡迎咨詢！
