什么是片式繞線電感呢?其實片式電感分成繞線型和疊層型兩大類。而片式繞線電感是傳統電感器中最小型化的產物，它的主要包括有濾波、振蕩、延遲、陷波等作用。而疊層電感是非繞線式電感，疊層電感是電感按結構不同對電感進行分類的其中一類。疊層型電感是采用多層印刷技術和疊層生產工藝制作，體積上比繞線片式電感還小。那下面接著給你們?cè)敿?xì)講講關于片式電感功能特性介紹以及相關的基礎知識解說。
什么是片式電感?
片式電感分成繞線型和疊層型兩大類。繞線型電感器是將細的導線繞正在軟磁石氧體磁芯上釀成，外圍正常用樹脂封固，其工藝承繼性強。其次片式疊層電感器則沒有必繞線，是用鐵氧體漿料和超導體漿料交替印刷、疊層、燒結，構成閉合磁路;它采納保守的厚膜多層鈍化技能和疊層制造工藝.

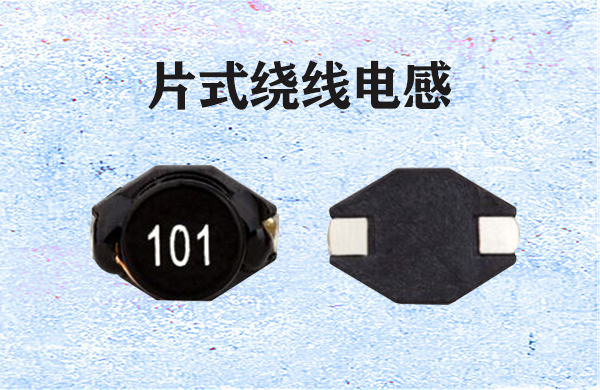

片式繞線電感：
繞線片式一般多數的作用發揮有振蕩、延遲、陷波、濾波等用途。在常規電路當中，其繞線電感的圈對交流有限流作用，它與電阻器或電容器能組成高通或低通濾波器、移相電路及諧振電路等。其次繞線通過變壓器可以進行交流耦合、變壓、變流和阻抗變換等功能控制。
片式繞線電感與片式疊層電感有什么區別：
片式疊層電感：具有良好的磁屏蔽性，燒結密度高，機械強度好的特性，與傳統繞線型電感相比有：尺寸小、有利于電路的小型化，磁路閉合、不會干擾周圍的元器件，也不會受到周圍元器件的干擾，有利于元器件的高密度安裝，不足之處是合格率較低，成本高，電感量小，Q值小等缺陷。
片式繞線型電感是傳統電感器中最小型化的產物，它的主要包括有濾波、振蕩、延遲、陷波等作用。而疊層電感是非繞線式電感，疊層電感是電感按結構不同對電感進行分類的其中一類。 疊層型電感是采用多層印刷技術和疊層生產工藝制作，體積上比繞線片式電感還小。
關于片式疊層電感和片式電感能否通用?
關于片式疊層電感和繞線電感能否通用的問題，實際在應用當中疊層電感其實也可以替代繞線電感使用。但是一般需要在操作當中注意三點的情況:
1.首先片式疊層電感在替代繞線電感使用時，必須確保兩者規格電感的參數參否符合，或者是疊層電感的參數要比繞線電感的參數更好才能替換。否者如果兩者之間的電感參數不符合，容易會造成影響到電路產生一些不良的隱患現象。
2.由于片式線繞電感一般體積會比疊層電感的大一些,因此換的時候要考慮其電感是否能裝進去。
以上相關片式電感功能特性介紹大致就解說到這里，想必大家對片式電感功能特性也有大致的了解吧。其次關于疊層片式電感與繞線電感的區別上，目前常規大多數的片式疊層電感的散熱性更好，ESR值更小。但耐電流較繞線小。而片式電感的散熱性不如疊層，ESR值更高，但耐電流會更大，所以對這兩者的規格產品上，還是建議不要亂去相互替換去應用，以避免會影響造成影響電路的工作運行狀況。
想要了解更多片式繞線電感，歡迎咨詢！
