共模電感與變壓器都是由線圈繞制在磁芯材料上制成的電子元件，都應用了“動磁生電，動電生磁的原理”。
尤其是共模電感和變壓器一樣都有多個線圈繞組。所以在結構和原理上，共模電感和變壓器有著不少共通之處。比如下圖：
圖1：共模電感與變壓器結構 從基本結構上看，兩則之間區別不大。但共模電感和變壓器是有根本區別的，主要表現在三個方面。
這兩者間在用途上的區別在于，它們是為不同用途而設計的。
共模電感是為對抗電路中的電磁干擾而設計出的電子元件，它實際上相當于一個雙向?yàn)V波器，在過濾電路中的共模電磁干擾的同時，也濾除本身向外發出的電磁干擾，以確保同一電路中其他元件不受電磁干擾。共模電感只通過直流信號和極低頻率的交流信號。 而變壓器是為改變電路中電壓而設計的，變壓器可以通過直流，也可以通過交流電。
如圖1所示，細心的朋友可能發現，從結構上看，共模電感的線圈匝數明顯少于變壓器。事實上，因?yàn)閮烧咴谟猛旧嫌懈緟^(qū)別，因此使用的材料上也有所不同。最明顯的區別是鐵芯材料，變壓器鐵芯材料一般使用硅鋼鐵芯，而共模電感通常使用鐵氧體磁芯。

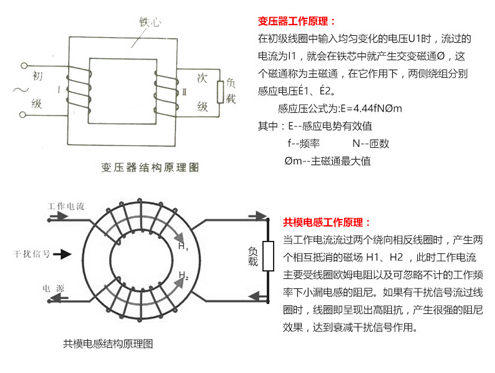

下面用一張圖來說明，共模電感與變壓器原理上的根本區別。
從上圖我們知道，在變壓器的工作電路中，其實是分成兩段的，第一段是初級線圈與輸入電源組成的一個回路，第二個是由次級線圈產生的感應電壓與負載組成的回路。而在共模電感的工作電路當中僅有一個回路。這是共模電感與變壓器最根本的區別。 細心的朋友會發現，如果改變共模電感的接線方式，共模電感可以當成變壓器用了。從原理上講沒有錯，不過事實上來說，由于設計之初，共模電感與變壓器在用途上有區別，因而結構和材料上也有區別，所以共模電感一般情況下替代不了變壓器，即使勉強替代效果也不好。
想要了解更多共模電感與變壓器，歡迎咨詢！
