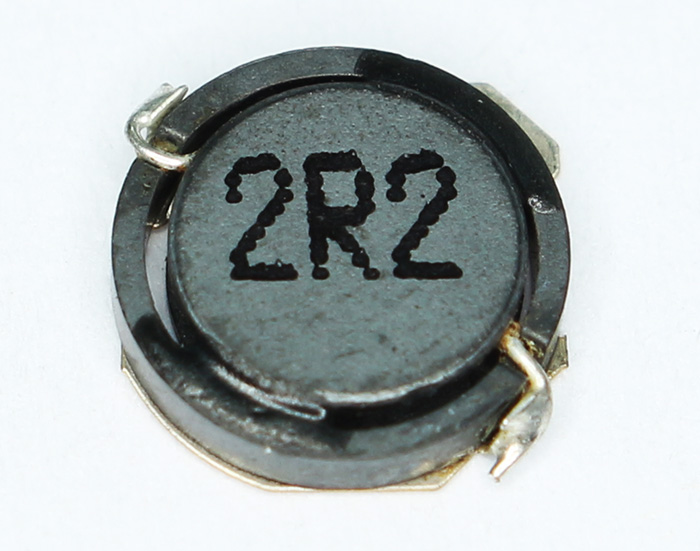

【貼片電感】，英語：Chip inductors，又稱為功率電感、大電流電感和表面貼裝高功率電感。具有小型化，高品質，高能量儲存和低電阻等特性。功率貼片電感是分帶磁罩和不帶磁罩兩種，主要由磁芯和銅線組成。

【貼片電感】在電路中主要起濾波和振蕩作用。貼片電感的主要參數有電感量、允許偏差、分布電容、額定電流及品質因數等。

1.電感量：空載測量（理論值）和在實際電路中的測量（實際值）。

電感量的大小，主要取決于電感線圈的圈數（匝數），繞制方式，有無磁心及磁心的材料等決定。通常情況下，線圈圈數越多，繞制的線圈越密集，電感量就越大。有磁心的線圈比無磁心的線圈的電感量大。磁心導磁率越大，電感量也就越大。所以電感量是有很多因素來決定它的大小。電感量的基本單位是亨利（簡稱亨），用字母“H”表示。常用的單位還有毫亨（mH）和微亨（μH），它們之間的關系是：1H=1000mH；1mH=1000μH

2.允許偏差：電感量單位后面用一個英文字母表示其允許偏差。

標注的感量與實際感量的允許誤差值。一般用于振蕩或濾波線路中的貼片電感要求精度較高，允許偏差為±0.2%~±0.5%；而用于耦合或高頻阻流的精度要求不高，允許偏差為±10%~15%。

3.分布電容：線圈的匝與匝之間、線圈與磁心之間存在的電容。分布電容越小，其穩定性越好。

通常將模擬電路區和數字電路區合理地分開，將電源線和地線單獨引出，把電源供給處匯集到一點。又如在家庭綜合布線時，要將220V供電線路遇電話線、網絡線及音頻、視頻線等分開布線，且要求盡量不要平行敷設。

4.額定電流：額定電流是指產品設備在額定電壓下，按照額定功率運行時的電流。

【貼片電感】正常工作時允許通過的電流值。若工作電流超過額定電流，則會燒毀。

5.品質因數：也稱Q值或優值，是衡量電感器質量的主要參數。他是指貼片電感在某一頻率的交流電壓下工作時，所呈現的感抗與其等效損耗電阻之比。Q值越高，損耗越小，效率越高。
