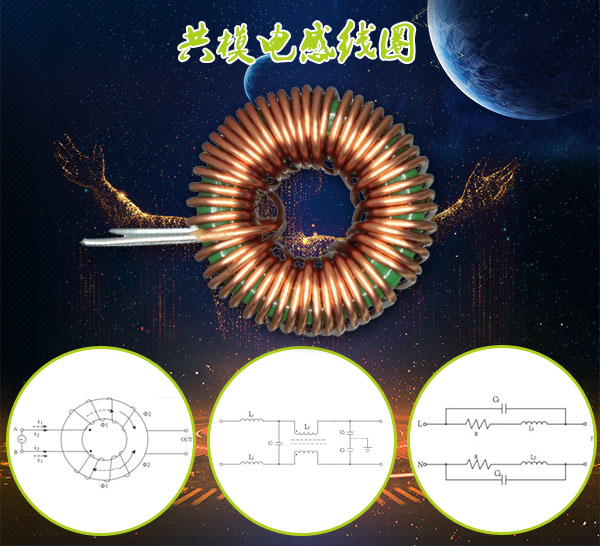

共模電感線圈長度計算，阻抗=2*3.14159*F(工作頻率)*電感量(mH)，設定需用360ohm阻抗，因此：

　　電感量(mH)=阻抗÷(2*3.14159)÷F(工作頻率)=360÷(2*3.14159)÷7.06=8.116mH

　　據此可以算出繞線圈數：

　　圈數=[電感量*{(18*圈直徑(吋))+(40*圈長(吋))}]÷圈直徑(吋)

　　圈數=[8.116*{(18*2.047)+(40*3.74)}]÷2.047=19圈空心電感計算公式

　　共模電感線圈長度計算之空心電感計算公式：L(mH)=(0.08D.D.N.N)/(3D+9W+10H)

　　D------線圈直徑

　　N------線圈匝數

　　d-----線徑

　　H----線圈高度

　　W----線圈寬度

　　單位分別為毫米和mH。

　　想了解更多關于共模電感線圈長度計算歡迎咨詢；
