電感器電流原理

文章出處：責任編輯：人氣：-發表時間：2018-06-27 09:57【大中小】

電感器電流原理

【電感器】是導線內通過交流電流時，在導線的內部周?chē)a(chǎn)生交變磁通，導線的磁通量與生產此磁通的電流之比。當電感中通過直流電流時，其周?chē)怀尸F(xiàn)固定的磁力線，不隨時間而變化;可是當在線圈中通過交流電流時，其周?chē)鷮⒊尸F(xiàn)出隨時間而變化的磁力線。根據法拉弟電磁感應定律---磁生電來分析，變化的磁力線在線圈兩端會產生感應電勢，此感應電勢相當于一個“新電源”。當形成閉合回路時，此感應電勢就要產生感應電流。

【電感器】按照外形，電感器可分為空心電感器(空心線圈)與實心電感器(實心線圈)。按照工作性質，電感器可分為高頻電感器(各種天線線圈、振蕩線圈)和低頻電感器(各種扼流圈、濾波線圈等)。按照封裝形式，電感器可分為普通電感器、色環電感器、環氧樹脂電感器、貼片電感器等。按照電感量，電感器可分為固定電感器和可調電感器。

　　電感的作用：通直流，阻交流

　　通直流：所謂通直流就是指在直流電路中，電感的作用就相當于一根導線，不起任何作用。

阻交流：在交流電路中，電感器會有阻抗，即XL,整個電路的電流會變小，對交流有一定的阻礙作用

【電感器】電流原理：

電流變大時，磁場變強，磁場變化的方向與原磁場方向相同，根據左手螺旋定則，產生的感應電流與原電流方向相反，電感電流減小；

電流變小時，磁場變?nèi)酰艌?chǎng)變化的方向與原磁場方向相反，根據左手螺旋定則，產生的感應電流與原電流方向相同，電感電流變大。

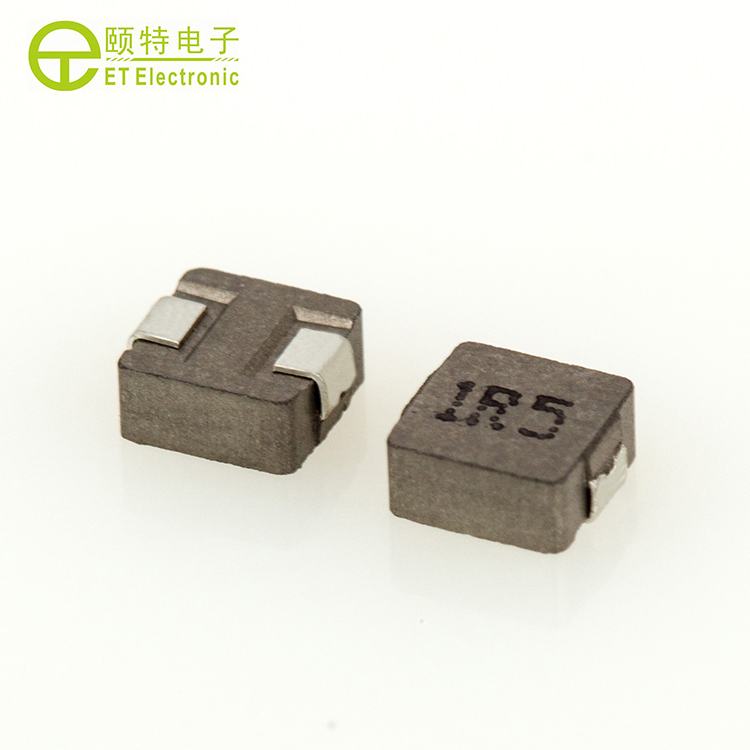

電感器允許偏差：電感量單位后面用一個英文字母表示其允許偏差，各字母所代表的允許偏差見下表。例如：560uHK表示標稱電感量為560uH，允許偏差為土10％，文字符號為法文字符號法，是將電感器的標稱值和允許偏差值用數字和文字符號按—定的規律組合標志在電感體上。電感器采用這種標示方法的通常是一些小功率電感器其單位通常為nH或pH，用N或R代表小數點。例如：4N7表示電感量為4．7nH，4R7則代表電感量為4．7uH;47N表示電感量為47nH，6R8表示電感量為6．8uH。電感器
