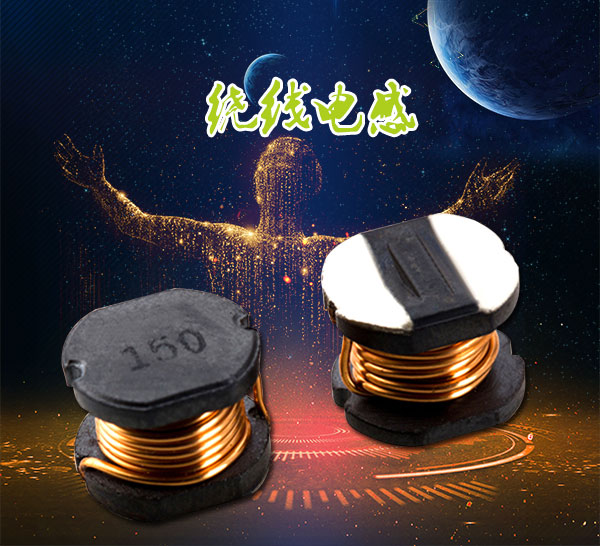

高q值繞線電感，首先來講講電感品質因數Q的定義 Q值是衡量電感器件的主要參數，是指電感器在某一頻率的交流電壓下工作時,所呈現的感抗與其等效損耗電阻之比。電感器的Q值越高,其損耗越小,效率越高。

　　品質因數Q是反映線圈質量的重要參數，提高線圈的Q值，可以說是繞制線圈要注意的重 點之一。

　　那么，如何提高繞制線圈的Q值呢，下面介紹具體的方法：

　　1、根據工作頻率，選用線圈的導線

　　高q值繞線電感，工作于低頻段的電感線圈，一般采用漆包線等帶絕緣的導線繞制。工作頻率高于幾萬赫，而低于2MHz的電路中，采用多股絕緣的導線繞制線圈，這樣，可有效地增加導體的表面積，從而可以克服集膚效應的影響，使Q值比相同截面積的單根導線繞制的線圈高30%-50%。

　　在頻率高于2MHz的電路中，電感線圈應采用單根粗導線繞制，導線的直徑一般為0.3mm-1.5mm。采用間繞的電感線圈，常用鍍銀銅線繞制，以增加導線表面的導電性。

　　這時不宜選用多股導線繞制，因為多股絕緣線在頻率很高時，線圈絕緣介質將引起額外的損耗，其效果反不如單根導線好。

　　2、選用優 質的線圈骨架，減少介質損耗

　　在頻率較高的場合，如短波波段，因為普通的線圈骨架，其介質損耗顯著增加，因此，應選用高頻介質材料，如高頻瓷、聚四氟乙烯、聚苯乙烯等作為骨架，并采用間繞法繞制。

　　3、選擇合理的線圈尺寸

　　選擇合理的線圈尺寸，可以減少損耗外徑一定的單層線圈(φ20mm-30mm)，當繞組長度 L與外徑 D的比值 L/D=0.7時，其損耗最 小;外徑一定的多層線圈L/ D=0.2-0.5，用t/D=0.25-0.1時，其損耗最 小。

　　繞組厚度t、繞組長度L和外徑D之間滿足3t+2L=D的情況下，損耗也最 小。采用屏蔽罩的線圈，其L/D=0.8-1.2時最 佳。

　　4、選定合理屏蔽罩的直徑

　　用屏蔽罩，會增加線圈的損耗，使Q值降低，因此屏蔽罩的尺寸不宜過小。然而屏蔽罩的尺寸過大，會增大體積，因而要選定合理屏蔽罩的直徑尺寸。

　　當屏蔽罩直徑Ds與線圈直徑 D之比滿足如下數值即 Ds/D=1.6-2.5時，Q值降低不大于10%。

　　5、采用磁芯可使線圈圈數顯著減少

　　線圈中采用磁芯，減少了線圈的圈數，不僅減小線圈的電阻值，有利Q值的提高，而且縮小了線圈的體積。

　　6、線圈直徑適當選大些

　　線圈直徑適當選大些，，利于減小損耗在可能的條件下，線圈直徑選得大一些，體積增大了一些，有利于減小線圈的損耗。

　　一般接收機，單層線圈直徑取12mm-30mm；多層線圈取6mm-13mm，但從體積考慮，也不宜超過20mm-25mm的范圍。

　　7、減小繞制線圈的分布電容

　　高q值繞線電感，盡量采用無骨架方式繞制線圈，或者繞制在凸筋式骨架上的線圈，能減小分布電容15%-20%;分段繞法能減小多層線圈的分布電容的1/3～l/2。

　　對于多層線圈來說，直徑D越小，繞組長度L越小或繞組厚度t越大，則分布電容越小。應當指出的是：經過漫漬和封涂后的線圈，其分布電容將增大20%-30%。

　　總之，繞制線圈，始終把提高Q值，降低損耗，作為考慮的重 點。
