共模電感器電路

開關電源產生的共模噪聲頻率范圍為 10 kHz～50 MHz 甚至更高，為了有效衰減這些噪聲，要求在這個頻率范圍內共模電感器能夠提供足夠高的感抗。講解共模電感器工作原理前應該了解共模電感器的結構，這有助于理解共模電感器抑制共模高頻噪聲。

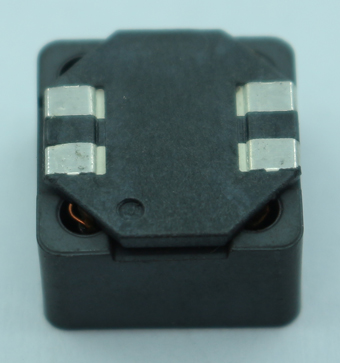

共模電感器的兩組線圈繞在磁環上，繞相同的匝數，同一個方向繞制，只是一組線圈繞在左側，另一組線圈繞在右側。共模電感器采用高磁導率的錳鋅鐵氧體或非晶材料，以提高共模電感器性能。

（1）正常的交流電流流過共模電感器分析。220 V交流電是差模電流，它流過共模電感器。

（2）共模電流流過共模電感器分析。當共模電流流過共模電感器時，電流由于共模電流在共模電感器中同方向，使共模電流受到了更大的抑制，達到了衰減共模電流的目的，起到了抑制共模干擾噪聲的作用。
