磁環電感中磁珠磁環的主要失效機理是

【磁環電感】簡介：

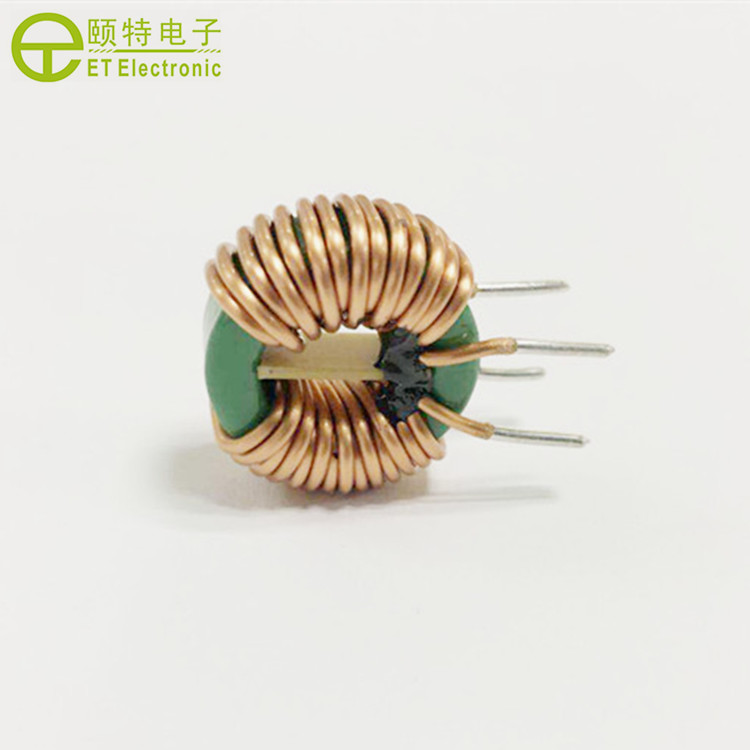

2018年7月11日，全球有名的磁性元件解決方案供應商，瑞格精密(RIGIR)發布一類全新的方形扁平線磁環電感：該磁環電感使用1.0*2.0扁平線，導線的截面可100%使用，可代替T31尺寸磁環電感，繞線空間比圓形線占用減少30%。高頻特性優良，在150KHZ，200KHZ，電感衰減分別小于10%，20%。封閉情況下，無風冷無水冷，可通過10A(MAX)電源。適合1000W-2000W大功率電源，輕松解決150K-300K頻率EMC。

與傳統【磁環電感】相比，一方面，磁環電感具有更高的電感和更小的漏電感，而且磁環電感的全封閉結構磁屏蔽效果好，磁環電感可有效降低電磁干擾，而且由于磁芯與繞線緊密，所以可避免發生噪音;另一方面，由于磁環電感采用的是機器生產，因此產品品質、生產效率都比傳統電感要好，而且造價也比較穩定。

【磁環電感】磁珠磁環的主要失效機理是機械應力和熱應力。作為導磁材料，磁珠磁環的脆性較強，在受到外部機械應力（如沖擊、碰撞、PCB翹曲）的時候，磁珠本體易出現裂紋。因此磁珠和磁環的使用需要注意以下事項：

1.磁環電感磁環在導線上安裝后，需要進行固定，固定材料使用硅膠，熱熔后粘接方式固定；

2.磁珠的失效機理之一是熱失效，失效的原因是磁珠上通過了較大的電流，電流在磁珠的直流電阻Rdc上產生熱耗（Q=I2*Rdc），熱量較大不能及時被散掉，會導致磁珠整體受熱不均勻，從而產生內應力導致出現裂紋，裂紋的出現，使導磁材料的導磁性能受到損傷，因此高頻波動信號在導磁材料上的磁力線傳輸受到影響，使濾波效果變差。

頤特電子近年來推出的這款磁環電感儲能量大、無磁漏，且具有優異的直流偏置性能，可應用于PFC電路、直流電抗器、反激式變壓器、多回路扼流圈等領域。

-THE END -
